叠板上板机说明书

发布日期:2016-09-26 浏览次数：2723

        深圳弘润科技有限公司

                                        Shenzhen Hongrun Technology Co. Ltd























叠板机

操  作  手  冊

























用户操作之前请仔细阅读此说明书

目    录

A部分  概述

设备的基本参数

设备用途

一般注意事项



B部分  系统操作

功能及操作说明

异常(故障)处理

设备保养检查

安全注意事项



C部分 培训课程

附件











A部分  概述

I. 设备的基本参数

1) 设备型号：HR-350C

2) 体外型尺寸：500(L) * 850(W) * 1200+50/-20(H)（高度可调）

3) 气源压力：5~6Kg/cm²

4) PCB尺寸：50mm~250mm

5) PCB传送方向：左~右（右~左可定制）

6) 传送高度：900+50/-20mm

7) 整机重量：100kg

8) 电源电压：AC220V  50/60Hz

9) 设备总功率：50W

10) 设备总电流：3A

II. 设备用途

用于SMT和AI生产线的源头,无须用手接触PCB板,更好的保护了PCB板,将PCB裸板根据后置设备的需板动作要求,而有节奏地送到PCB生产线上,并具故障报警功能，是实现全线自动化的必备设备。





III. 一般注意事项

i. 操作者义务

1) 请详细阅览本说明书及附属机器使用说明书，并依照说明书指示来操作设备。

2) 请依照本设备的安全规范准则，并确保遵守规定。

3) 请依照规定使用保护器具及衣物。

4) 请勿用潮湿的手碰触电器设备。

5) 运转中，若要整理设备周边时，请确保安全。

6) 运转中，身体任何一部分都绝对不要进入设备内。

7) 运转中，若发生异常，请立刻停机，依据异常处理方法处置或联络本公司。

8) 每天作业完了后，请清扫设备周边。

9) 每天作业完了后，要离开设备时，请将电源及主控制阀依照正确方法关紧。

10) 禁止改造非常停止回路及动作确认。

11) 禁止改造非常停止钮，安全护罩和确认关闭的开关，安全光电管，安全栓等。

12) 禁止有关安全的开关拔掉或者安全防护机能取消的事发生。

13) 定期保养及确认非常停止动作是否正常。但此时必需将其它人不可靠近的标牌告   示放在明显位置，告知此装置目前正非常停止或自动安全装置正在测试。但保全、调整时需要及被许可的人不受此限制。

14) 定期保养及确认非常安全检测及保护动作是否正常。但此时必需要将其它人不可靠近的标牌告示放在明显位置，告知此装置目前自动安全装置正在测试。

ii. 条件变更限制

1) 此设备的设定条件（电压、电流、压力速度等设备上的铭牌、标记等明白显示的设定值），如要变更时，必须得到负责者或领导者的许可才实行，设定条件变更时必须要将变更前后的值记录起来。

2) 工件的质量确定务必要根据工程管理明细书规定的抽检周期实施，若有异常出现时， 应立刻报告负责者或领导者，依从其指示操作。

iii.  检修时的安全确认

1) 检修、修理时，请实行以下步骤以确保安全。

2) 将设备停止,并确认各机构设施停止在安全位置。

3) 进入设备时，请确认各安全机构的状态,必要时可设专人监护或对将安全开关锁及安全销拔下，并随身携带。

4) 电源箱的主电箱开关、马达的开关等所有电源必须切掉，有锁住装置的部件必须要锁住等等。

5) 使用指定的零部件。

6) 保险丝等过电流保护器及维修零部件等请使用指定产品。

7) 要正确操作此设备及正确的安全作业行为，请注意本设备张贴的铭牌。此铭牌非常重要，请不要损伤或将其撕掉。如果此铭牌有损伤或不见时请务必联络负责者或领导者。























B部分  系统操作

I. 功能及操作说明

开机前准备

1) 杯脚: 杯脚调节必须平衡, 避免机械运作时震动。

2) 气源:

Ø 气源供应保持在6kg/cm²,机内调压阀需调节5kg/cm²

Ø 气源必须清洁,无水及干燥。

3) 电源:

Ø 220V单相50Hz或60Hz, 容量30瓦以上固定电源。

Ø 机械必须安全接地。

Ø 地线必须良好固定在机身金属部分。

4) 安装位置:

切勿把机械安装于多灰尘、油雾、有导电性尘粉、腐蚀性气体、易燃性气体、潮湿、冲击震动、高温及室外环境中使用。

5) 工作组: （此项主要由专业安装人员调试完成）

Ø 各运动部分主要由马达及气缸负责,每一部分,位置检测由行程开关或电眼感应。

Ø 各位置感应器位置需调节良好。

Ø 各感应器位置状况可从PLC控制板上输入指示灯检测出。

Ø 各输出状况从PLC控制板上输出点指示灯检测出。

Ø 其运行程序已由内部编程控制,客户不能更改。



















机器操作

页面说明：

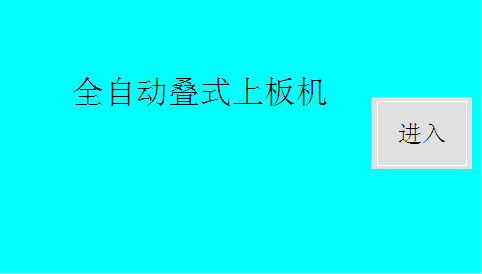

把电源开关置为ON时，进入触摸屏的主页面，按进入后，进入操作页面，操作页面有如下图操作按钮。







机器操作

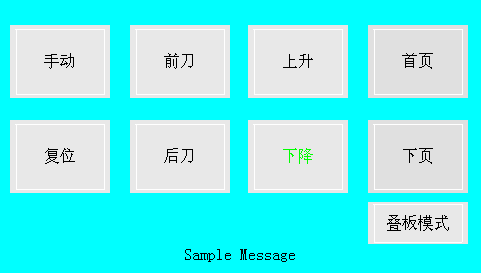

操作按钮功能说明如下 :









Ø 紧急按钮 ：可随时终止任何运转动作。

Ø 电源开关 ：控制整机电源。

Ø 手动：AUTO/MAN按钮指示灯亮时机器为手动模式,机器在手动模式下,可操控--前刀/后刀/上升/下降等按钮。

Ø 复位：RESET解除报警，在自动模式下机器出错, 操作人员处理后按此键机器可继续运行。

Ø 前刀:PUSH在手动模式下，按此键控制前刀推出/返回。

Ø 后刀:PULL在手动模式下，按此键控制后刀推出/返回。

Ø 上升:UP在手动模式下，按此键控制直线汽缸上升。

Ø 下降:DOWN在手动模式下，按此键控制直线汽缸下降。

Ø 叠板模式 :叠板模式及通过模式切换按钮。

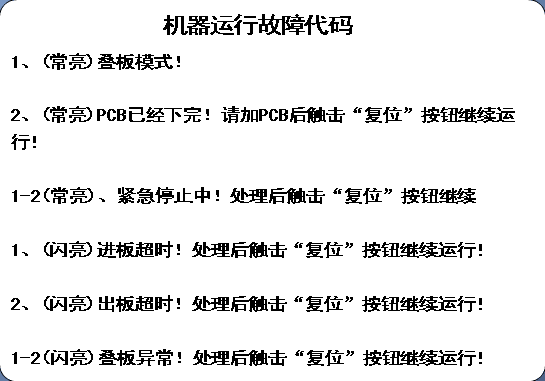

报警信息页面说明：

II. 异常(故障)处理

绿灯(长亮)：自动控制

黄灯(长亮)：手动控制

红灯(闪烁)：



PITCH  1 2 3 4指示灯







III. 设备保养检查

Ø 检查运输带的皮带是否太松, 保持皮带清洁

Ø 保持升降台的直线轴承及光轴清洁

Ø 用无丝布或纸擦掉肮脏的油, 然后给滚珠螺杆加润滑油

Ø 测试所有自动及手动操作功能

Ø 测试PCB的传送是否顺畅

Ø 把升降台调到最高位后关上电源，检查升降台有否下降

Ø 检查气缸的动作是否顺畅

Ø 检查皮带轨道有否磨损

Ø 检查光电感应器，磁性感应器是否正常工作

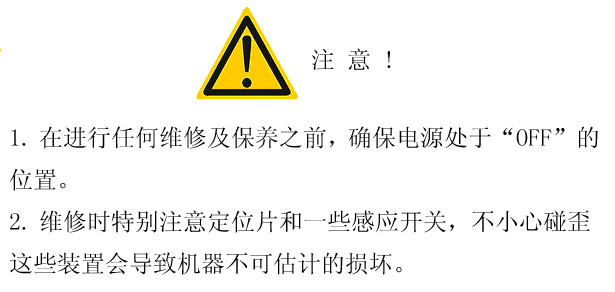

IV. 安全注意事项

i. 对人身安全方面

1) 设备启动前，应先确定现场人员是否在安全位置。

2) 设备运转中，禁止进行保养工作。

3) 设备维护保养时，应先确定电源开关、气源等动力源开关是否关闭，才可以进行保养工作。

4) 设备运转当中，操作人员请勿靠近或触摸设备运转部位，以免发生危险。

ii. 对设备安全方面

1) 本设备为全自动化电控系统，所有控制组件，PLC指令触点，或机械上输入输出型号设备禁止擅自改动。

2) 本设备为不可逆设备，动力组件，电机作业，维修护理时，请注意动力接线及运转方向。

3) 在设备各分电箱的强制开关，各电磁阀的手动、自动转换的旋钮。未经设备负责人的许可，严禁擅自使用。

4) 设备运转当中，如遇机械故障时，应立即停机并通知相关人员修理。





　　　　　　　　　　　





C部分  培训课程

I. 设备操作

i. 操作前注意事项；

ii. 操作中注意事项；

iii. 操作后注意事项。

II. 维护与保养。

III. 仪器的使用。

IV. 售后服务

i.  售后服务电话：18018772739

ii.  网址：http://www.hrsmt.com/
