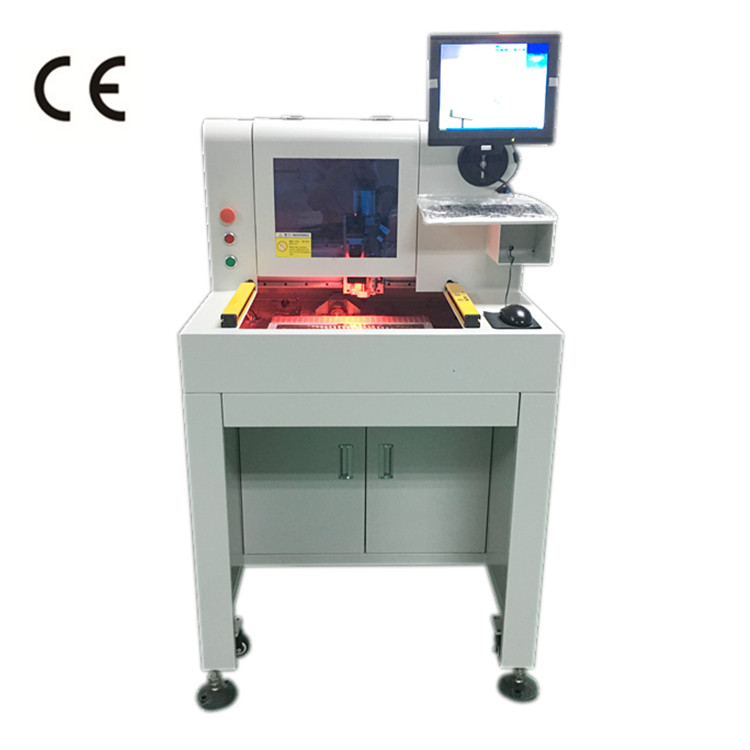

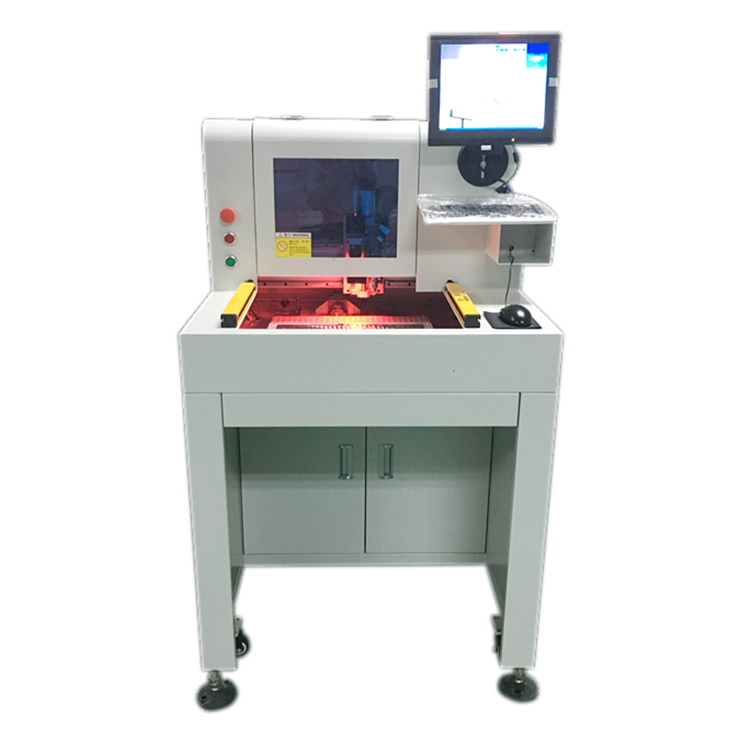

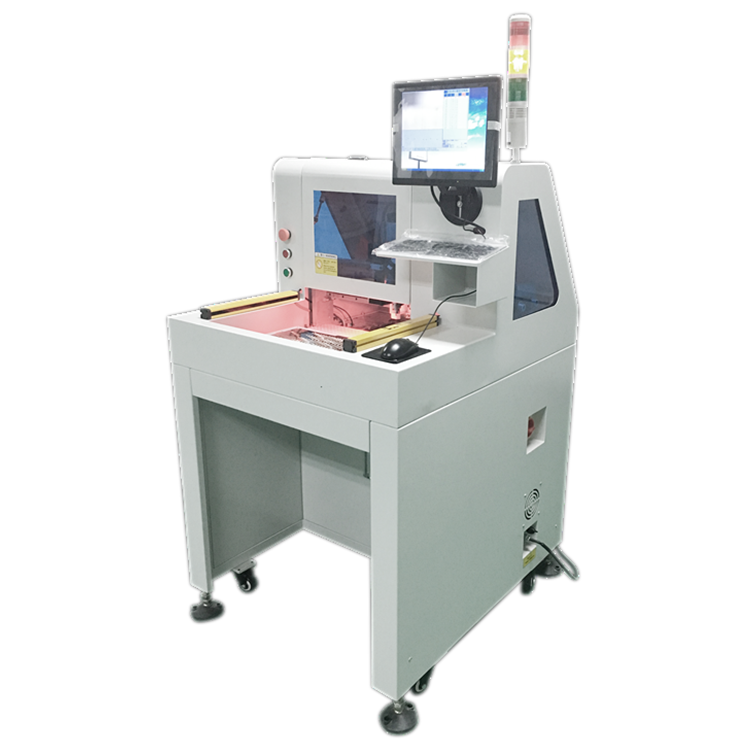

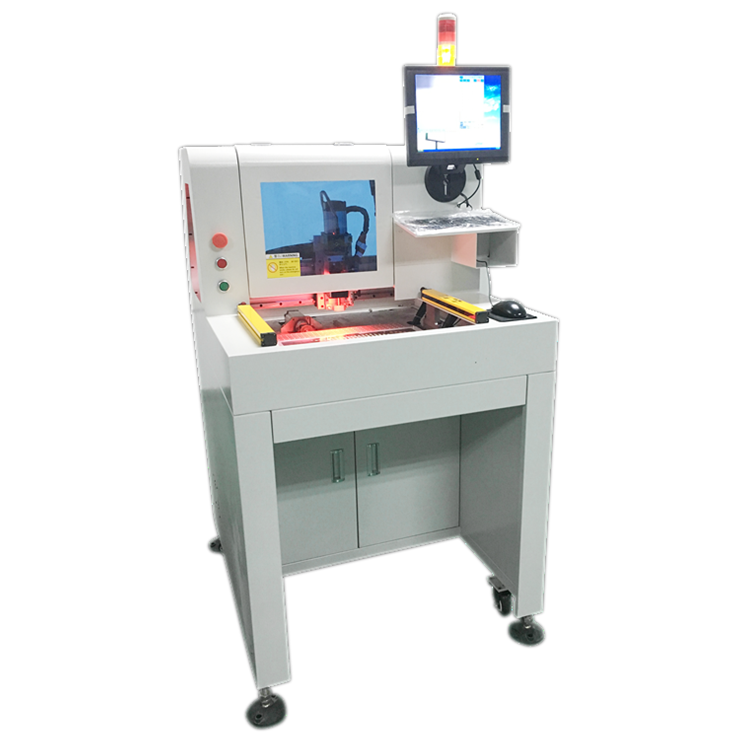

1．HR-680是新概念刀片切割机，是专为分割多连板FPC的专用机，是模仿人的手工来切割，有效地降低切割压力，提升切割速度，使得切割精度更符合要求。先编辑好的路径分割的设备，取代了人工折断、C-CUT或PUSH的切割瑕疵，提高产品质量，减少报废率，本机采用人机界面WindowsXP作业系统，简明而人性化的界面设计，自动切割路径校正系统，高像素CCD程序制作及区块程序和单步程序编辑及修改。
2.配置高像素CCD放大镜头，辅助程序示教及编辑功能，精度更高更精确，图像跟清晰。
3.自动MARK点定位校正系统，移动路径有宝时显示和模凝路线跟踪，显示一目了然，自动对立校正功能，切割精度更高，FPC低要在3mm之内的范围内放偏，机器视觉都可以进行自动路线校正，放宽了操作员在放板时精度的要求，大大提高了工作效率。
4.程序的工作台复制，区块复制，陈列，多角度连接板复制，单步跟踪修改功能，区块编辑修改功能，精确简化了程序制作的时间，提高编辑效率。
5.透明的安全门设计，使加工过程一目了然，开门有急停减速50%运行的两种方式供不同的客户选择，急停是预防加工时的意外，提供一个安全检查的操作环境。减速50%是为了在做程序的时候方便编程人员对加工过程的监视。
6．利用平台连滑加工放置FPC基板，平台使用伺服丝杆带动，速度比起气缸更快，精度更高更稳定，减少等待时间，提高产量。
|
I. Hardware（硬件）
|
|
|
System models / types（系统模式／类型）
|
Windows7 Professional 操作系统
|
|
Overall（概述）
|
|
|
FootPrint (LxWxH)（设备尺寸）
|
945mm*826mm*1236mm
|
|
Weight (Approximate)（重量）
|
180KG
|
|
Adjustable machine footings (for height)（底脚可调高度）
|
60~110mm
|
|
Manipulator
|
|
|
Manipulator Motor（操纵马达类型）
|
Panasonic MINAS A5系列
|
|
Manipulator Repeatability（操纵马达重复精度）
|
±0.01mm
|
|
Maximum Axis Travel (X,Y,Z)（各轴最大工作范围）
|
360mm*360mm*70mm
|
|
Work station（工作台）
|
|
|
Board Positioning（板的定位方式）
|
治具定位、视觉校正
|
|
Loading/Unloading（上下板方式）
|
人工放置
|
|
Routing Range（分板最大尺寸）
|
350mm*350mm
|
|
Panel Thickness（板最大厚度）
|
3mm以内
|
|
Fixturing
|
|
|
Rigid Fixturing（刚性夹具）
|
专用防静电治具
|
|
Top Clamp（上端夹紧）
|
采用孔定位方式
|
|
Routing capability
|
|
|
Max routing speed（最大切割速度）
|
100mm/s
|
|
Repeatability（切割重复精度）
|
±0.02mm
|
|
Vacuum System
|
|
|
Utilities
|
|
|
Power（功率）
|
1.5KW AC220V
|
|
II. Software and Programming
|
|
|
System platform（操作系统）
|
Windows 7 Professional（(Service3,v.3244)
|
|
System Stability（系统稳定性）
|
24小时工作无异常
|
|
Vision system（视觉系统）
|
高精度CCD视觉定位校正系统（SONY 250系列）
|
|
Programming（程序）
|
|
|
On-line（在线）
|
在线编程
|
|
Editing function（编辑功能）
|
直线、斜线、
|
|
No. of Programs that can be installed（程序存储）
|
跟据需要选择存储位置
|
|
Configure CCD Camera for programming（配置编程CCD）
|
Fangchen F130系列高精度CCD
|
|
Toolbit Diameter Compensation(刀具直径补偿）
|
提供不同角度不同形状补尝供用户选择
|
|
Operation Monitors
|
|
|
3-color Tower Light（三色灯）
|
高亮度三色灯监视机器的各种工作状态
|
|
Tool Break Detection（工具好坏检测）
|
刀具寿命自动检测，使用时间检测
|
|
Motor Overheat Detection（马达过热检测）
|
具有过热、过载、低电压等保护功能
|
|
Servo Overload Detection（伺服过载检测）
|
具有过载、线路是否正常、低电压等保护功能
|
|
Tool Life Tracking（工具寿命跟踪）
|
刀具寿命自动检测，
|
|
PCB Board Counter（分板计数）
|
分板型号、分板计数，多样化的计数方式。
|
|
Machine Error History（机器报错记录）
|
软件自动记忆机器所有报警记录
|
|
III. Accuracy
|
|
|
Axis positioning accuracy（轴位置精度）
|
±0.01mm
|
|
Routing Accuracy（分板精度）
|
±0.05mm
|
|
IV. Safety
|
|
|
Enclosed Work Area（工作范围保护罩）
|
采用四面密封保护方式
|
|
Door Interlock Sensors（门的互锁保护传感器）
|
前后安全门微动开关感应，
|
|
Emergency Stop Button (紧急停止按钮）
|
工作台旁一个，
|
