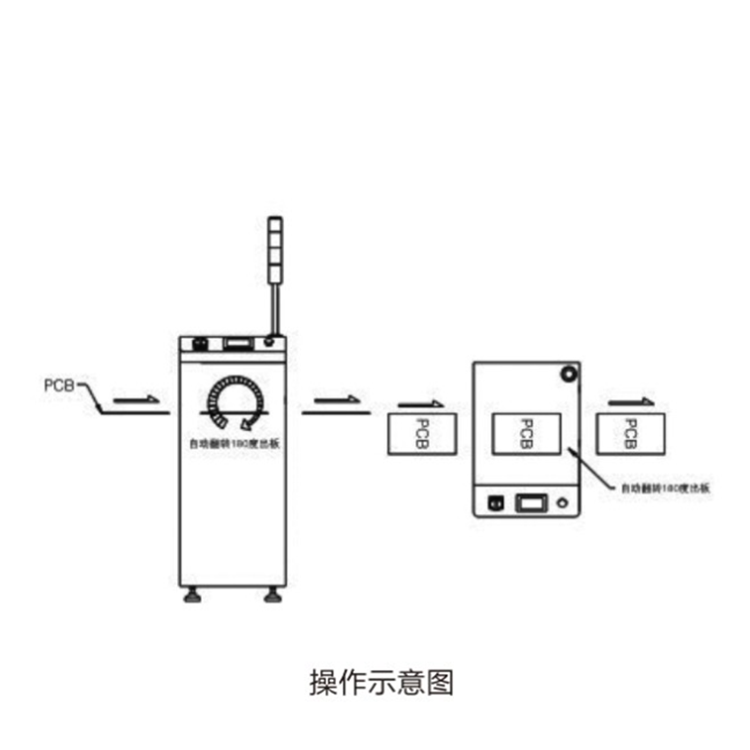

* 此设备用于SMT生产线翻转电路板（180度）满足双面加工的需求
* 采用气缸翻转，快速，平稳，对位精确
* 顺滑及平行的宽度调节(不锈钢丝杆)
* PLC控制系统，真彩色触摸屏人机控制
* 多重电气配电回路保护，安全可靠，操作维护更简便
* 兼容SMEMA接口
|
技术参数 Technical parameters
|
|
功能描叙
|
此设备用于SMT生产线翻转电路板（180度）满足双面加工的需求
|
|
PCB板厚度
|
最小0.6mm
|
|
循环时间
|
约10秒
|
|
传送方向
|
左→右 右→左（根据客户要求）
|
|
气源压力
|
4-6 bar, 最多10升/分钟
|
|
电源及负荷
|
100-230V交流(用户指定),单相,最大150伏安
|
|
规格参数Specifications
|
|

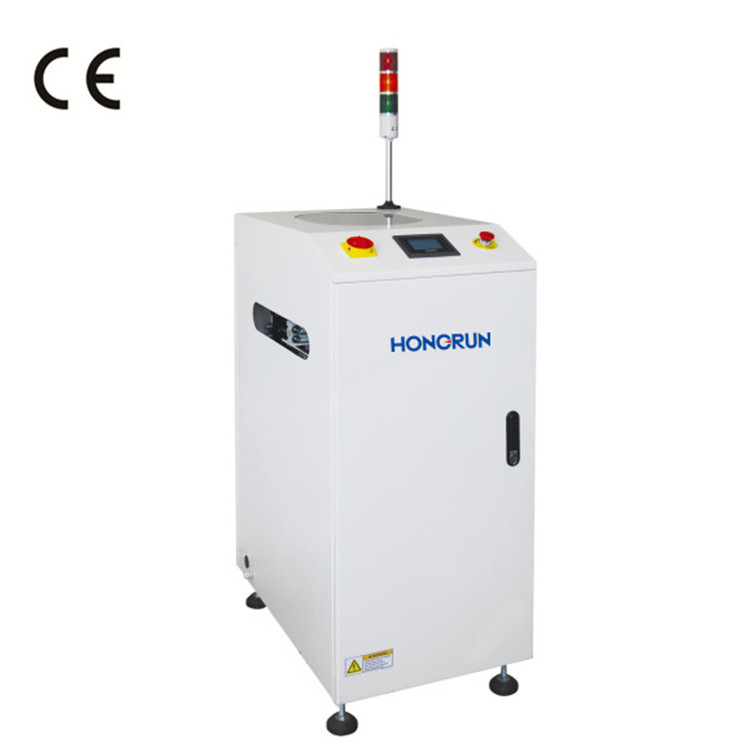

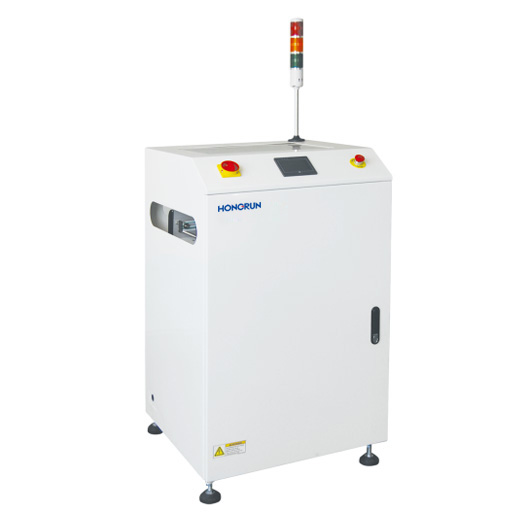

全自动翻板机设备型号
|
HR-350FB
|
HR-460FB
|
|
电路板尺寸 (L×W)～(L×W)mm
|
(50x50)～(450x350)
|
(50x50)～(550x460)
|
|
外形尺寸 (L×W×H)mm
|
500×850×1200
|
600×950×1200
|
|
重量
|
110kg
|
130kg
|
|
传送高度
|
900±20mm
|
