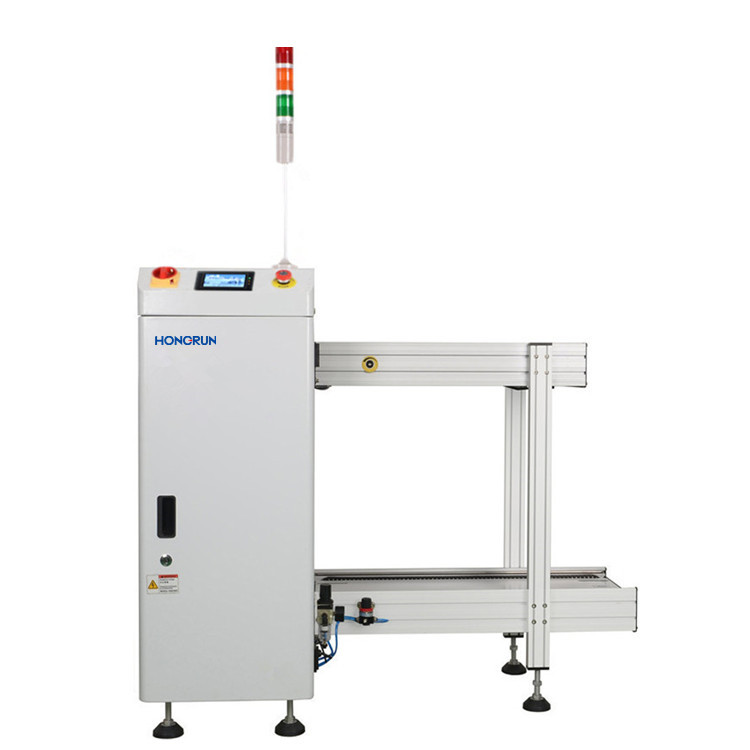

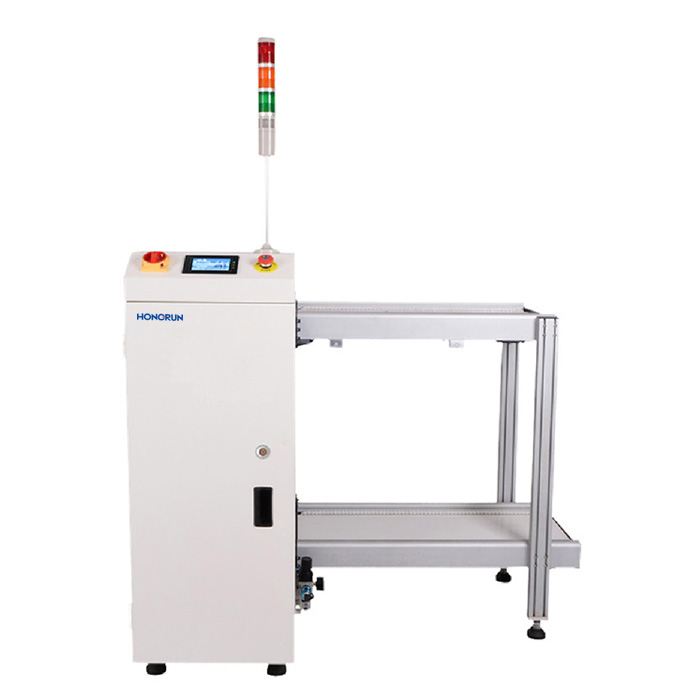

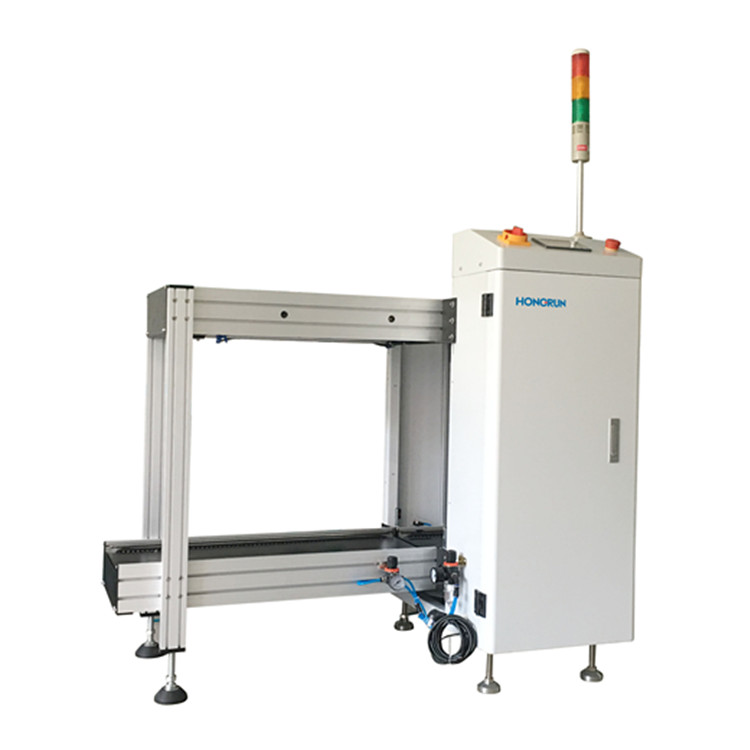

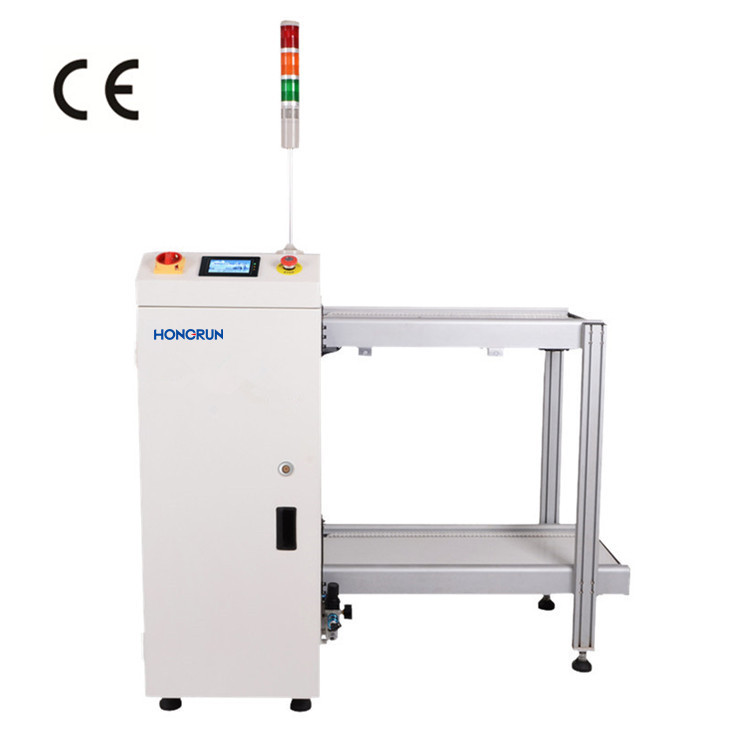

产品说明
v 此设备用于SMT和AI生产线PCB送板操作
v PLC控制系统，真彩色触摸屏人机控制
v 辅助定位刹车系统，定位准确，升降速度快，生产效率高
v 多重电气配电回路保护，安全可靠
v 声光提示报警系统，操作维护更简便
v 兼容SMEMA接口
|
技术参数 Technical parameters
|
|

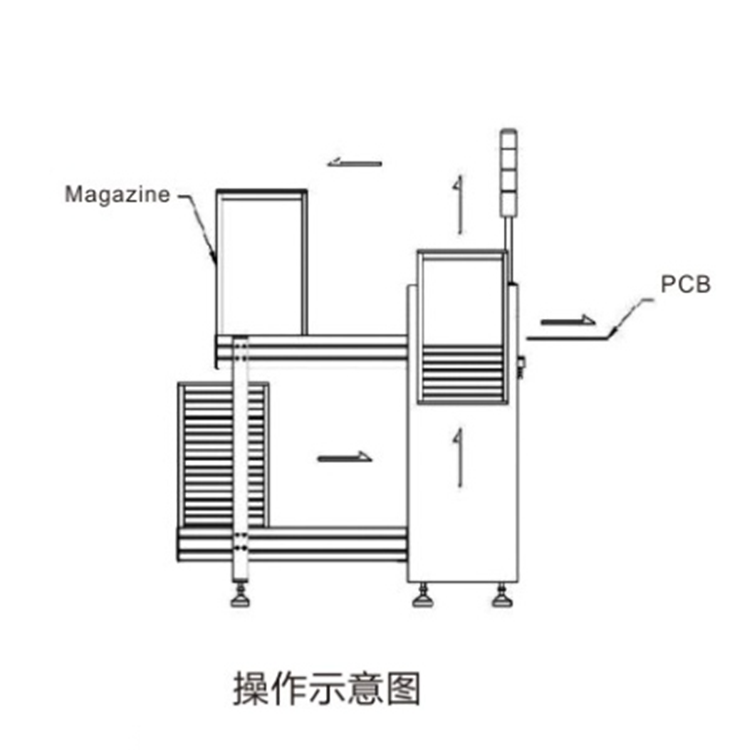

功能描叙
|
此设备用于SMT和AI生产线PCB送板操作
|
|
PCB板厚度
|
最小0.6mm
|
|
料框数量
|
上输送机:1个, 下输送机:2个,(根据客户要求)
|
|
步距选择
|
10mm 20mm 30mm 40mm(可调）
|
|
上板时间
|
约6秒
|
|
料箱更换时间
|
约30秒
|
|
传送方向
|
左→右 右→左（根据客户要求）
|
|
气源压力
|
4-6 bar, 最多10升/分钟
|
|
电源及负荷
|
100-230V交流(用户指定),单相,最大300伏安
|
|
规格参数Specifications
|
|
全自动上板机设备型号
|
HR-250
|
HR-330
|
HR-390
|
HR-460
|
|
电路板尺寸 (L×W)～(L×W)mm
|
(50x50)～(350x250)
|
(50x50)～(455x330)
|
(50x50)～(530x390)
|
(50x50)～(530x460)
|
|
外形尺寸 (L×W×H)mm
|
1370×750×1200
|
1550×830×1200
|
1750×920×1200
|
1750×990×1200
|
|
料架尺寸 (L×W×H)mm
|
355×320×563
|
460×400×563
|
535×460×570
|
535×530×570
|
|
重量
|
110kg
|
135kg
|
155kg
|
175kg
|
|
传送高度
|
900±20mm
|
