功能特点
1.配置高像素CCD放大镜头，辅助程式示教及编辑功能，精度更高更精确，图像更清晰。方便区块程式和单步程式编辑及修改。

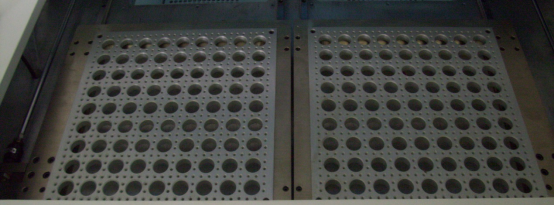

2.两平台交互工作的PCB的上下料装置，能有效地降低机器闲置时间，从而达到理想的生产效率。

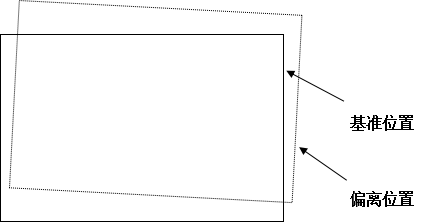

3.自动MARK点定位校正系统，移动路径有实时显示和模拟路线跟踪，显示一目了然，自动对位校正功能，切割精度更高，PCB只要在X.Y轴正负3MM之内的范围内放偏，机器视觉都可以进行自动路线校正，放宽了操作员在放板时精度的要求。大大提高了工作效率。
4.刀具寿命监测，铣刀切割一业距离后会自动上升和下降至另一段未切割的刀刃位置，上下距离及次数可根据刀刃长度设定，以延长铣刀寿命。

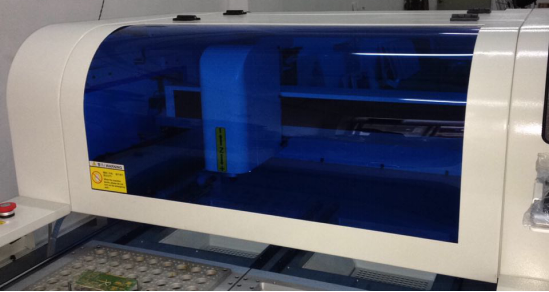

5.逶明的安全门设计，使加工过程一目了然，开门有急停预防加工时的意外，提供一个安全检查的操做环境。

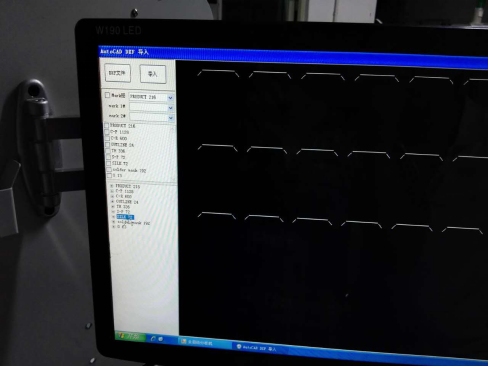

6. 行业领先，通过导入CAD文件快速编程，大大节约了新产品刀路编辑时间，比视觉放大编程更精切。
性能指标
|
Overall（概述）
|
|
设备尺寸
|
1550mm*1350mm*1450mm（含显示器）
|
|
重量
|
750KG
|
|
底脚可调高度
|
60~100mm
|
|
Manipulator
|
|
操纵马达类型
|
RUKING-SEAZ-20LRCP
|
|
操纵马达重复精度
|
0.001mm
|
|
各轴最大工作范围
|
800mm x 450mm x 60mm
|
|
Work station（工作台）
|
|
单工作台面积
|
350mm x 400mm
|
|
双工作台面积
|
750mm x 400mm
|
|
板的定位方式
|
治具定位、视觉校正
|
|
上下板方式
|
左右工作台自动进料，气缸推动。
|
|
板最大厚度
|
5mm
|
|
Fixturing（夹具）
|
|
刚性夹具
|
专用防静电治具
|
|
上端夹紧
|
采用孔定位方式
|
|
Spindle Motor(主轴)
|
|
|
功率
|
300W
|
|
最大转速
|
60000rpm/min
|
|
冷却方式
|
自冷
|
|
更换工具方式
|
专用扳手更换
|
|
Routing capability
|
|
最大切割速度
|
200mm/s
|
|
最大移动速度
|
1000mm/s
|
|
切割重复精度
|
0.01mm
|
|
Vacuum System
|
|
过滤系统功率
|
2.2KW380V电机
|
|
过滤器
|
立式
|
|
Utilities
|
|
|
Power（功率）
|
2KW AC220V
|
|
Air supply（气压）
|
2~5KG/cm2
|
|
Programming（程序）
|
|
编辑功能
|
直线、斜线、圆孤、圆
|
|
程序存储
|
跟据需要选择存储位置
|
|
配置编程CCD
|
computar系列高像素彩色CCD
|
|
刀具直径补偿
|
自动
|
|
过滤器设定
|
每次加工完成自动清洁过滤器并将灰尘集中到集沙尘箱
|
|
Operation Monitors
|
|
三色灯
|
高亮度三色灯监视机器的各种工作状态
|
|
工具好坏检测
|
刀具寿命自动检测，使用时间检测
|
|
马达过热检测
|
具有过热、过载、低电压等保护功能
|
|
伺服过载检测
|
具有过载、线路是否正常、低电压等保护功能
|
|
工具寿命跟踪
|
刀具寿命自动检测，
|
|
分板计数
|
分板型号、分板计数，多样化的计数方式。
|
|
机器报错记录
|
软件自动记忆机器所有报警记录
|
|
III. Accuracy
|
|
轴位置精度
|
0.001mm
|
|
分板精度
|
0.02mm
|
|
IV. Safety
|
|
工作范围保护罩
|
采用四面密封保护方式
|
|
紧急停止按钮
|
左右工作台
|
